Satellite et éruption solaire, concept de bouclier antiflaire orbital
Géo-ingénierie solaire · Spécification conceptuelle

Bouclier Antiflaire
Orbital

Grand panneau filtre multi-couches, assemblé en orbite et positionné entre le Soleil et la Terre, pour atténuer une fraction calibrée du flux solaire et amortir les pics UV, EUV et X-ray des éruptions solaires.

4Couches fonctionnelles
~1.8%Atténuation nominale
±23°Bande ciblée
L1Position envisagée
§ 01 · Objectif

Une lentille planétaire passive, pas un satellite centralisé

Le bouclier antiflaire est pensé comme un grand filtre optique distribué : il ne coupe pas la lumière, il en modifie spectralement une petite fraction avant son arrivée dans la bande intertropicale.

Atténuer le rayonnement

Réduire environ 1 à 2 % du flux solaire reçu par la zone la plus exposée, sans basculer la planète dans l'obscurité.

UVVisibleIR

Amortir les flares

Filtrer les pics EUV et X-ray pendant les éruptions solaires majeures, afin de limiter les perturbations radio et électromagnétiques.

EUVX-rayHF

Rester passif

Le panneau n'a pas besoin d'un ordinateur central critique : ses propriétés optiques, thermiques et mécaniques portent l'essentiel de la fonction.

PassifRésilient

Agir par modules

Chaque module se déploie, s'accroche et participe à une surface collective maintenue par attitude distribuée et station-keeping léger.

HalbachTreillis
Principe. Le filtre n'est pas un pare-soleil opaque. Il combine réflexion, absorption sélective, diffusion et support conducteur pour produire une atténuation faible, homogène et réversible.
§ 02 · Architecture

Quatre couches empilées entre Soleil et Terre

La coupe ci-dessous reprend la logique du projet source : une face réfléchissante, une membrane CNT, une couche diffusante, puis une grille conductrice qui tient le panneau et ferme la cage électrique distribuée.

SCH-01 · Architecture du filtre orbitalSoleil → Filtre → Terre
SOLEIL1361 W/m² UV · EUV · visible · IR · X-rayL1L2L3L4PANNEAU FILTRE · 4 COUCHESFLUX ATTÉNUÉTERRE
COUCHEL1Réflecteur large-bande

Face avant réfléchissante - métasurface

Film mince Al/Ag ou Al-Li haute réflectivité, accordé pour renvoyer une partie du flux IR et répartir la charge thermique sur la surface.

R IR > 85%~0.2 mm<40 g/m²
COUCHEL2Filtre spectral CNT

Membrane fonctionnelle en nanotubes de carbone

Nanotubes alignés sur support céramique/polyimide : forte absorption UV/DUV, atténuation visible réglable, stabilité thermique élevée.

OD UV > 4Tmax >600°C<20 g/m²
COUCHEL3Diffuseur optique

Couche diffusante et anti-focalisation

Céramique Al2O3/BN dopée en micro-billes pour homogénéiser le flux transmis, empêcher tout effet de lentille focalisante et amortir les X-ray mous.

Haze >90%~0.3 mmXm ~60%
COUCHEL4Support + Faraday

Grille structurale conductrice

Treillis Al/CFRP assurant tenue mécanique, continuité électrique inter-modules et support de micro-propulseurs pour l'attitude distribuée.

SE >50 dB~2 mmCFRP/Al
§ 03 · Spectre

Atténuer sans éteindre

La cible n'est pas une occultation brutale, mais une réduction sélective : forte sur les pics dangereux, faible et diffuse sur la lumière utile.

Contribution par région spectrale

RégionCouche dominanteEffetIntensité
IR thermiqueL1Réflexion et dissipationÉlevée
UV / DUVL2Absorption sélective CNTTrès élevée
VisibleL2 + L3Atténuation douce et diffusionFaible à moyenne
EUV / X-ray flareL3Amortissement des picsMoyenne
EMI induitesL4Continuité FaradayÉlevée

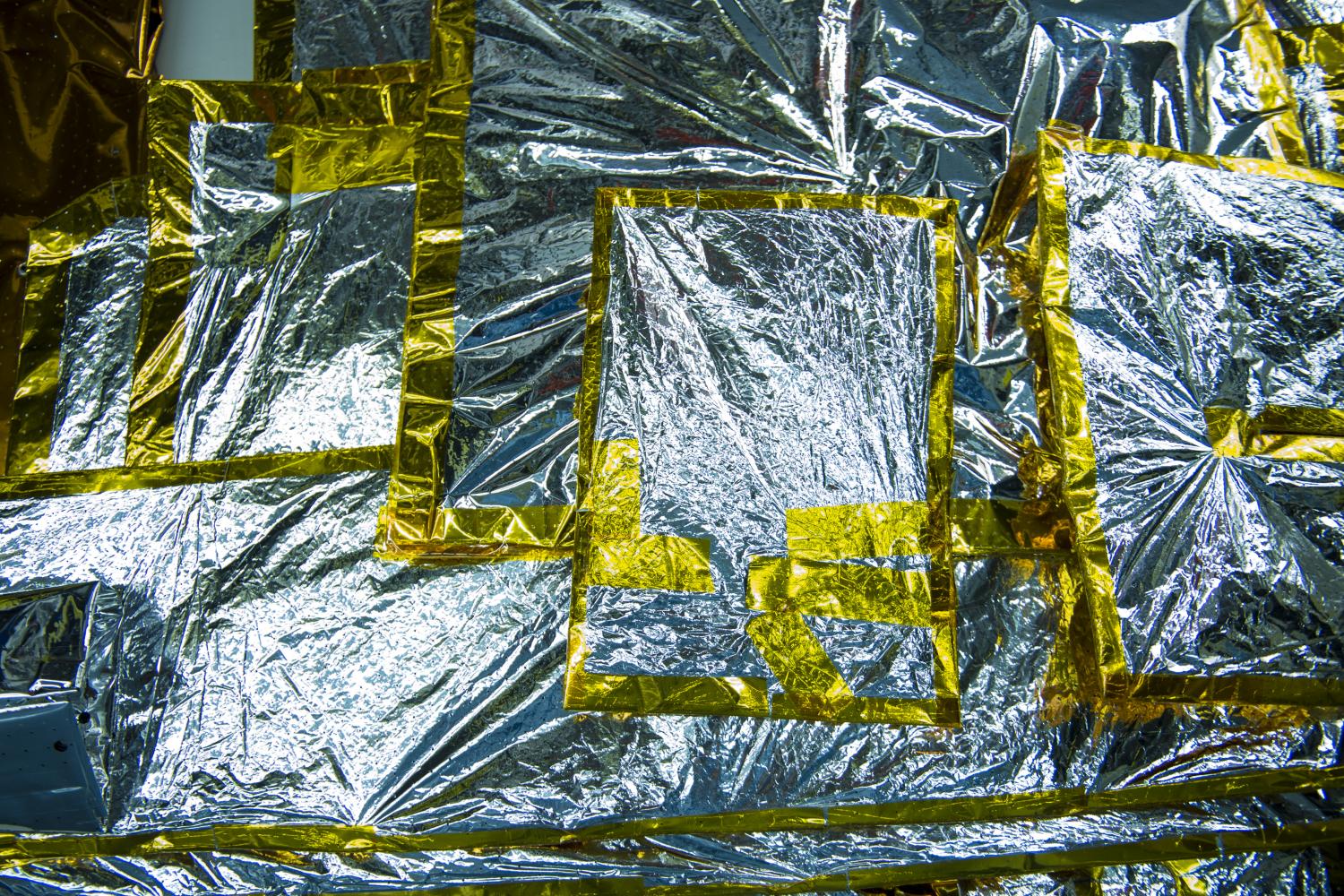

Matériaux isolants multicouches de satellite

Logique de matériau spatial

Le concept s'inspire des isolants multicouches, des films réfléchissants et des structures ultralégères déjà familières dans l'ingénierie spatiale, mais à une échelle modulaire beaucoup plus ambitieuse.

MLIMétasurfaceTreillis
§ 04 · Déploiement

Délestage modulaire, puis assemblage passif

Les modules sont lancés compactés, délestés, déployés en autonomie, puis accrochés en réseau par interfaces magnétiques et mécaniques.

P1

Compaction

Modules pliés en accordéon dans la coiffe du lanceur lourd.

50-200 modules
P2

Lancement

Mise en orbite de parking haute altitude pour rassemblement.

GEO+
P3

Délestage

Libération des modules et déploiement de leur treillis.

Autonome
P4

Assemblage

Connexion magnétique et mécanique en topologie nid d'abeille.

Halbach
P5

Stabilisation

Transfert vers L1 et maintien par pression solaire compensée.

Ionique
SCH-02 · Séquence simplifiéeTerre → Orbite → L1
TerreLancementDélestageDéploiementAssemblageSoleil
§ 04.1 · Accrochage

Bandes Halbach : le verrouillage sans énergie

Chaque arête de module porte des aimants permanents alternés. À courte distance, ils attirent et centrent le voisin ; au repos, la liaison ne consomme rien.

SCH-03 · Interface passiveHalbach + pion de centrage
MODULE AMODULE BAimants Halbach permanents + pion coniquecouplage passif, auto-alignant, sans alimentation

Méthode retenue

Un module qui s'approche à moins d'environ 50 cm est naturellement attiré vers son voisin. Les champs magnétiques réduisent la dérive, un pion conique finit l'alignement, puis les aimants maintiennent la liaison sans alimentation.

~6 kNForce par arête
0 WConsommation au repos
±3 cmTolérance approche
<0.5 mPortée utile
§ 05 · Positionnement

Maintien près du point L1 Soleil-Terre

Le filtre est envisagé au voisinage du point de Lagrange L1, à environ 1,5 million de kilomètres de la Terre, avec une attitude réglée pour projeter une atténuation sur la bande intertropicale.

Point L1

Position favorable pour intercepter le flux solaire avant la Terre, avec station-keeping par propulsion ionique basse poussée.

Bande ±23°

Ciblage de la zone entre les tropiques, où l'énergie incidente et le stress thermique sont particulièrement élevés.

Attitude distribuée

Petites corrections par modules et compensation de la pression de rayonnement pour éviter la dérive de la surface.

§ 06 · Impacts attendus

Une faible atténuation peut avoir un effet radiatif mesurable

Le concept reste spéculatif et nécessiterait gouvernance, modélisation climatique et essais réversibles. Son intérêt théorique vient de l'effet cumulé d'une petite réduction sur une zone très irradiée.

-2 W/m²Forçage cible indicatif
1-2%Réduction nominale
TRL 3-4Niveau conceptuel
100%Réversible par retrait

Climat local

Réduction du stress thermique et des pics d'irradiance dans la zone cible, sous réserve d'une modulation fine et d'un suivi continu.

Réseaux et radios

Atténuation des pics de flare susceptibles de perturber les communications HF, les satellites et certaines infrastructures électriques.

Gouvernance

Tout déploiement réel exigerait consentement international, monitoring transparent, arrêt possible et séparation stricte avec la réduction du CO2.

§ 07 · Résumé

En une phrase

Le bouclier antiflaire est une lentille planétaire passive : un grand panneau filtre multi-couches, lancé par modules, assemblé par accrochage passif et maintenu près de L1 pour atténuer une fraction contrôlée du rayonnement solaire.

Architecture simple

Quatre couches fonctionnelles, sans avionique centrale critique.

Déploiement progressif

Modules remplaçables, réseau extensible et retrait possible.

Rôle complémentaire

Une option de recherche, jamais un substitut à la réduction des émissions.
